Рулевые наконечники — изучаем основные неисправности

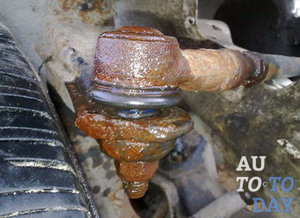

Рулевой наконечник
Машина является не только полезным атрибутом для каждого современного человека, но также создает для водителя и пассажиров повышенную опасность. Авто практически в любой момент может выйти из строя по самым разным причинам, от этого люди, находящиеся внутри машины, могут получить травмы, причем серьезные.
Ваша задача, как автовладельца, максимально снизить вероятность аварии, а как следствие, вероятность получения травмы. Вам нужно и соблюдать все правила дорожного движения, и регулярно проводить диагностику систем автомобиля.

В сводках об авариях можно часто увидеть в качестве причины следующую фразу: «Водитель не справился с управлением». Такое происходит из-за обычных поломок деталей рулевого управления или же их износа. Причина может быть в рулевых наконечниках, которые связывают поворотный кулак и рулевую тягу. Эти детали малогабаритные, но крайне важны из-за своего назначения.

Назначение рулевого наконечника

Рулевые наконечники

В разных моделях авто рулевое управление может быть сконструировано по-разному: рулевая колонка и механизм могут быть сконструированы по-разному, может быть различный тип носителя. Но есть один общий аспект – рулевые наконечники есть всегда.

Функция рулевого наконечника – передавать поступательные движения от одного узла рулевого механизма к другому, при этому угол между этими деталями меняется в незначительной степени. Чтобы сделать подобную конструкцию, наконечники выполнены в виде шарниров, то есть, подвижны. Количество наконечников варьируется от 4 до 6 штук, все зависит от того, как сконструировано рулевое управление.

Устройство рулевого наконечника

В конструкцию рулевого наконечника входят 8 основных элементов:

1) Корпус, у которого есть ось;

2) Штырь (или палец) с резьбой по всей длине;

3) Тефлоновая прокладка, по ней двигается палец;

4) Картер, установлен он на корпусе, предотвращает поломку наконечников от деформации и ударов;

5) Пластмассовый чехол, расположенный со стороны пальца, защищающий корпус и сам наконечник;

6) Кольцо из силикона, закрепляющий установленный на пальце защитный чехол;

7) Пружина, которая способствует более надежному закреплению чехла на корпусе;

8) Гайка, удерживающая палец.

Что нужно для замены рулевого наконечника

Для того, чтобы произвести замену рулевого наконечника, Вам, кроме времени, терпения и сил, понадобятся:

1) Домкрат;

2) Тормозная жидкость или жидкость WD-40;

3) Ключи на «19», «24» и «27»;

4) Штангенциркуль;

5) Съемник для запрессовки пальца;

6) В случае отсутствия съемника потребуются молоток и монтажная лопатка.

Замена рулевого наконечника

Замена рулевого наконечника
Рулевые наконечники ломаются редко, если железо в машине новое. Даже у изношенного наконечника отсутствует люфт, так как благодаря тефлоновому вкладышу шаровой палец в корпусе фиксируется очень плотно. Но за время работы этот вкладыш постепенно стирается, поэтому палец начинает перемещаться, а это приводит к формированию люфта, а ее наличие мешает управлять машиной. Когда рулевой наконечник выходит из строя, то перестает функционировать и рулевая тяга.

Как только Вы почувствовали, что управлять машиной стало труднее, срочно нужно проверить состояние наконечников. Признаком проблемы является также глухой звук, который исходит от машины на повороте, а также значительная отдача от рулевого колеса при езде по бездорожью.
Рулевой наконечник – это расходный материал, подлежащий замене при малейшем намеке на люфт. У некоторых моделей авто наконечники можно ремонтировать, но все же лучше установить новые. А для этого их нужно снять.
Для того, чтобы снять изношенный рулевой наконечник, необходимо:

1) Поднять машину с помощью домкрата;

2) Открутить болты, которые соединяют переднее колесо с подвеской;

3) Слегка ослабить гайку пальца, оставив ее на резьбе, чтобы можно было легче использовать съемник;

4) Надеть съемник, с помощью которого максимально выдавить палец;

5) Полностью выкрутить гайку пальца и снять последний;

6) Открутить контргайку на рулевой тяге;

7) Снять сам наконечник с рулевой тяги;

8) Сделать отметку согласно расположению прежней рулевой тяги, а также просчитать количество оборотов, производимых корпусом наконечника.

Наконечники рулевой тягиПосле выполнения этих действий вместо старого рулевого наконечника можно ставить новый. Все это отнимет у Вас приблизительно 15-20 минут, но за это время Вы своими руками гарантируете себе надежное управление авто, а также частично обезопасите себя и пассажиров от аварии. Только помните о том, что по окончанию процедуры замены нужно провести развал схождение. Ну вот и все. Удачи Вам на дорогах и бездорожью.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Рулевые наконечники: проверка, неисправности, замена.

Существует несколько видов рулевых механизмов, но всегда найдется общая деталь – это рулевой наконечник. Основная задача состоит в том, чтобы передать определенное движение с рулевой тяги на поворотный «кулак». В зависимости от конфигураций, может быть от 4 до 6 деталей.

К примеру, если тип рулевой системы реечный (их большинство), то наконечников будет четыре, по 2 на тягу (тяги 2). Если механизм, так называемого «червячного» типа, будет шесть, по два на тягу (тяг 3).

Наконечник рулевой Хонда Цивик 2008

Устройство

Имейте виду, что в зависимости от конфигурации рулевой системы, они могут отличаться формой и размером. Шток может быть, как разным по длине, так и иметь изгибы, как в горизонтальном, так и в вертикальном положении. Поэтому важно помнить, если есть изгиб, то деталь не взаимозаменяемая с такой же, но с другой стороны.

Если по форме изначально они одинаковые, нет никаких изгибов, то можно без последствий заменить с одной стороны на другую.

Запомните, основные компоненты:

• Непосредственно корпус, в который ввинчивается рулевая тяга.

• «Палец», как правило, на большинстве моделей предусмотрена резьба или другой тип соединения, к примеру, шпилька.

• Корпус для шарнира, используют износостойкий металл для долгой службы.

Устройство

• Различные стопорные кольца, которые предотвращают выскакивание «пальца», пружины (для надежной фиксации вкладышей) и вкладыши.

• Гайка «пальца», достаточно важная деталь, без неё невозможно закрепить наконечник на «кулаке».

• Пыльник. Резиновая накладка, защищающая устройство от попадания грязи, пыли, песка, влаги.

Забегая наперед, хотелось бы уточнить о важности поддержания в целостном состоянии этого пыльника. В противном случае, выход из строя неизбежен. Как правило, в большинстве случаев поломки, образуются из-за разрушившегося пыльника и попадания туда посторонних предметов.

Разрушенный пыльник рулевого наконечника

Практически все устройства имеют одинаковую форму, вне зависимости от модели автомобиля. Единственные исключения могут быть, только по формату используемого материала для производства. К примеру, для внедорожников требуются более износостойкие детали, с повышенной защитой, в связи с особыми условиями возможной эксплуатации.

Виды рулевых наконечников

В зависимости от того, какой тип:

• Обслуживаемый.

• Необслуживаемый.

Зависит это, есть ли на опорной крышке специальное отверстие для заливки смазки. Как понимаете, у обслуживаемых, такое отверстие имеется, что позволяет периодически добавлять смазку. У второго варианта такой возможности нет, поэтому по окончанию смазки, их выбрасывают, потому что ремонтопригодность нулевая.

Существует вторая группа подразделения:

• Разборные.

Разборный, обслуживаемый наконечник с возможностью шприцовки

• Неразборные.

Необслуживаемые и неразборные рулевые наконечники

Разборные имеют резьбу на нижней крышке (под «пальцем»), что позволяет заменять отдельно сам шарнирный механизм или вкладыш (резиновая или тефлоновая деталь, плотно фиксирующая «палец» в «чашке»). В современных автомобилях, такой принцип уже трудно встретить, ведь по безопасности они серьезно уступают неразборным деталям. Если в автомобиле вышел из строя наконечник, следует осмотреть, есть ли резьба на крышке или же стопорное кольцо. Если не обнаружите что-то подобное, можно смело выбрасывать такую деталь в утиль.

Неисправности

Зачастую, проблем с ними не возникает, особенно если они новые, чего не сказать об изношенных деталях. В процессе работы, вкладыши обязательно стачиваются или деформируются, отчего появляется заметный люфт. Виду чего «палец» уже изрядно болтается в корпусе. При усугублении ситуации, он попросту может вырвать «стопор» и выскочить.

Имейте виду, что наконечник может привести к достаточно серьезным последствиям, может сломаться тяга, что поведет за собой более плачевные последствия, вплоть до аварии. Вы в принципе теряете контроль над машиной, без возможности даже вывернуть колеса.

Как правило, ресурс при правильной эксплуатации достаточно большой, однако не нужно забывать об особенностях дорожного покрытия, что напрямую влияет на долговечность. Ресурс, в среднем не превышает 100 000 км, не редко, что и на новых автомобилях, детали ломаются.

Признаки неисправностей и как проверить?

Основные признаки:

• Значительное ухудшение управляемости.

• Появление глухих стуков, особенно в поворотах.

• Отдача в руль, даже при самых небольших неровностях.

Если вы заметили, что-то из списка, не стоит усугублять, проверьте все ли в порядке с узлом. Сделать это в домашних условиях, достаточно просто. Операцию лучше проводить с помощником. Итак, от вас необходимо наличие ямы, эстакады или просто поставить «передок» на какую-то возвышенность, чтобы была возможность подлезть под него. Ставим на «ручник», обязательно заглушите машину. Человек в салоне крутит руль, второй в это время, внимательно следит за ходом наконечника. Люфт будет заметен даже визуально, не говоря уже о тактильных прикосновениях.

Кроме того, при проверке внимание обращайте не только на наличие люфта, но и на целостность пыльников, соединения с «кулаком», также обращайте внимание на саму втулку (ось), куда вкручивается тяга. Не редко, что происходит «облом» в том месте или появляется трещина.

Как заменить?

Особых знаний в этом деле не понадобится. Главное обзаведитесь инструментом, с ним легче, речь идет о съемнике, такой элемент, по виду напоминающая «лопатку», позволяет без серьезных повреждений снять деталь. Итак, ваши действия:

1. Поднимаем машину.

2. Снимаем колесо, иначе будет закрыт доступ.

3. Откручиваем гайку на «пальце». Важно её не снимать полностью, она позволит легче «орудовать» съемником.

На фото — рулевой наконечник Лада Приора. Фото — drive2.ru

4. С помощью съемника выдавливаем наконечник. Если такого приспособления нет, можно обойтись молотком, но будьте аккуратны.

Выдавливаем палец

5. После того, как сняли его с крепления «кулака», откручиваем контргайку на тяге.

Не забудьте поставить метку на тяге, в каком месте была зафиксирована гайка. Чтобы обойтись без последующей регулировки развала.

6. Снимаем и ставим новую деталь по меткам. Желательно, когда будете выкручивать старую деталь, посчитать, на сколько оборотов было закручено.

В заключении хотелось бы сказать, что очень важно периодически проверять исправность этой детали, чтобы уберечь автомобиль от гораздо серьезных проблем и аварий. Проверка на самом деле «минутное» дело, с учетом, что ничего сложного в механизме нет, ремонт можно произвести и самостоятельно.

avtoexperts.ru

для чего нужны, устройство, работа

Система рулевого управления любого транспортного средства имеет сложную конструкцию. Изменение траектории движения автомобиля и поворот колес обеспечивается взаимосвязью нескольких элементов, в число которых входят рулевые наконечники. Они функционируют по принципу шарового шарнирного соединения, обеспечивая связь рулевой тяги с поворотным кулаком.

Несмотря на свою прочность, деталь не обладает большим ресурсом эксплуатации, и подлежит замене каждые 35-40 тыс. км пробега. Именно это условие является залогом корректного и бесперебойного функционирования механизма рулевого управления.

Для чего предназначен наконечник рулевой тяги?

В конструкции системы управления автомобиля деталь предназначается для передачи усилия от рулевой колонки к поворотной колесной паре посредством изменения угла соприкосновения. Поэтому этот элемент выглядит как обычный шаровой шарнир, который имеет подвижные детали. В зависимости от конструкционных особенностей рулевой трапеции на транспортном средстве может быть установлено до шести таких деталей.

Итак, разобравшись, для чего нужен рулевой наконечник, переходим к изучению его устройства. Без этого невозможно полностью понять рабочий принцип элемента.

Конструкционные особенности и устройство

Рулевые наконечники постоянно подвергаются высоким нагрузкам, поэтому они имеют простую и прочную конструкцию, работа которой построена по принципу обеспечения взаимосвязи и перераспределения усилия между элементами системы управления транспортным средством. Говоря проще, они выступают в роли связующего звена между рулевым приводом и управляемыми колесами, обеспечивая необходимый угол их поворота.

Конструкция наконечников представлена следующими частями, каждая из которых выполняет свои функции:

  1. Корпус в середине которого находится полуось.
  2. Крепежный элемент, выполненный в виде шарового пальца с резьбовым соединением.
  3. Тефлоновый вкладыш, который фиксирует палец в посадочном месте и препятствует его перемещению. Благодаря этому обеспечивается надежное соединение наконечника с поворотным кулаком.
  4. Крепежная гайка шарового пальца.
  5. Защитная крышка корпуса, которая не позволяет сторонним частицам проникать внутрь шарового шарнира детали, предохраняя его от повреждения.
  6. Неопреновый чехол для защиты механизма со стороны расположения пальца.
  7. Стопорное кольцо чехла для его фиксации.
  8. Пружина соединяющая корпус детали с чехлом.

Практически все детали имеют подобное устройство, при этом они могут различаться лишь своими размерами (зависит от модели транспортной техники), и материалами изготовления их составных элементов.

Распространенная неисправность наконечников рулевых тяг

На новых транспортных средствах рулевые наконечники очень редко выходят из строя, равносильно, как и, на автомобилях с пробегом при установке новой детали. Поскольку элемент находится в исправном состоянии, его тефлоновый вкладыш еще не разрушен, следовательно, он плотно фиксирует палец, полностью исключая люфт. Интенсивная эксплуатация автомобиля вызывает естественный износ вкладыша, из-за чего он уже не может удерживать шаровый палец, что является причиной возникновения люфта наконечника и ухудшения управления.

Важно! Пренебрежение своевременной заменой неисправного наконечника обязательно приведет к повреждению рулевой тяги. Не трудно представить, к чему это может привести во время движения на большой скорости. Поэтому, неисправная деталь подлежит срочной замене.

Признаки повреждения

Диагностические мероприятия необходимо проводить как только были выявлены первые признаки ухудшения управления транспортного средства, поскольку это является прямым свидетельством выхода из строя одного либо нескольких наконечников. Помимо этого, следует обратить внимание на глухой звук в передней части автомобиля во время выполнения маневров и возникновение ощутимой вибрации рулевого колеса, особенно во время движения по дорогам с плохим покрытием.

Выполнить проверку исправности наконечников можно и самостоятельно. Для этой процедуры потребуется разве что помощь друга. А последовательность проведения ее такова:

  1. Автомобиль необходимо загнать на рампу, и затянуть стояночный тормоз.
  2. Чтобы определить наличие люфта, нужно покрутить рулевое колесо в разные стороны. В это время один человек находится под автомобилем и наблюдает за ходом наконечника.
  3. Помимо выявления люфта, следует проверить целостность пыльников, которые защищают шарнир, а также состояние затяжки всех резьбовых соединений.

Итог

Поскольку состояние покрытия наших дорог оставляет желать лучшего, наконечники рулевых тяг являются расходными элементами, которые подлежат обязательной замене после 35-45 тыс. км пробега. После выполнения процедуры их замены необходимо обязательно сделать «сход-развал» на автомобиле. Отметим, что большинство наконечников выпускается ремонтопригодными, то есть, для восстановления их работоспособности достаточно заменить вкладыш из тефлона.

automorum.ru

О рулевом наконечники: фото, видео






















Рулевой наконечник — это один из элементов рулевого управления в машине, который обеспечивает подвижность и угол поворота колес на необходимую величину. Детали этого узла взаимодействуют с помощью шарнирного соединения. Одна сторона рулевой тяги имеет закрепленный наконечник, а другой конец соединяется с поворотным кулачком. Портящие и разрушающие рулевой наконечник — вода, грязь, а также вибрации во время движения транспортного средства.

Содержание статьи:

  1. Что такое рулевой наконечник и его функции.
  2. Виды неполадок наконечника рулевого наконечника.
  3. Поломки.
  4. Видео.



Что такое рулевой наконечник и его функции

Рулевой наконечник — это деталь, которая принимает и передает усилия в узле «рулевая колонка-управляемые колеса» под различным углом. Таким образом наконечник рулевой колонки изготавливается в виде шарнира, то есть имеет в своей конструкции подвижные друг от друга части. Наконечников в конструкции рулевого узла автомобиля может быть от 4 до 6. Это зависит от типа и вида машины.Как известно, чем деталь или конструкция проще, тем она надежнее. Рулевые наконечники просты по конструктивной особенности, поэтому они надежные.

Конструкция рулевого наконечника:
  • корпус;
  • шаровый палец с резьбой;
  • тефлоновый вкладыш, который служит фиксатором и ограничителем от перемещения шарового пальца;
  • крышка, закрывающая корпус детали и которая служит защитой от попадания мусора, влаги на наконечник;
  • неопреновый чехол, защищающий составляющий части устройства от посторонних деталей со стороны пальца;
  • кольцо, которое фиксирует чехол на пальце;
  • пружина для крепления чехла к корпусу;
  • гайка для пальца.

По внешнему виду и строению рулевые наконечники схожи. Различия только в размерах и материалах изготовления.



Виды неполадок наконечника рулевого наконечника

Редко бывает, что такая деталь ломается. Когда детали новые, люфта у наконечника почти нету, но в процессе эксплуатации происходит износ тефлонового вкладыша, палец уже более свободно ходит и здесь уже водитель ощущает более низкое качество управления рулем.

Если рулевой наконечник вышел из строя, но его долгое время не менять, то начнет ломаться рулевая тяга.



Признаки поломок наконечников

Если во время управления автомобилем вы почувствовали что колеса чуть медленнее реагируют на повороты руля, то есть повод провести диагностику составной части узла «рулевая колонка-рулевая рейка-колеса». Кроме ощущения плохой управляемости может быть слышен глухой звук на поворотах и вибрация на руле.

Рулевые наконечники можно проверить своими руками, не заезжая в сервис. Но для этого нужно два человека и выполнить следующие действия:

  1. Заехать на яму или эстакаду.
  2. Поставить на ручник.
  3. Выключить зажигание.
  4. Один человек сидит за рулем и крутит его в разные стороны.
  5. Второй находится под машиной и следит как двигаются наконечники. Покачивая колеса можно легко определить, есть ли люфт.
  6. Помимо люфта надо проверить, не повреждены ли защитные пыльники. Если они потрескались, то скоро грязь начнет попадать туда и менять все равно придется. Поэтому лучше заменить сразу.
  7. Также надо проверить надежны ли закреплены наконечники к поворотным рычагам.

Так как качество дорог у нас еще на низком уровне, рулевые наконечники считаются у нас расходными материалами.

После их замены делать сход-развал колес обязательно!

Существуют еще ремонтируемые наконечники. В них можно менять вкладыши.



Видео

Из этого видео вы узнаете, как заменить рулевой наконечник своими руками.

Замена наконечника так, чтобы потом не делать сход-развал колес.

Переходим к практике.

autostuk.ru

Рулевой наконечник описание устройство фото видео замена



Рулевой наконечник — это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

Функция рулевого наконечника – передавать поступательные движения от одного узла рулевого механизма к другому, при этому угол между этими деталями меняется в незначительной степени. Чтобы сделать подобную конструкцию, наконечники выполнены в виде шарниров, то есть, подвижны. Количество наконечников варьируется от 4 до 6 штук, все зависит от того, как сконструировано рулевое управление. Устройство рулевого наконечника В конструкцию рулевого наконечника входят 8 основных элементов: 1) Корпус, у которого есть ось; 2) Штырь (или палец) с резьбой по всей длине; 3) Тефлоновая прокладка, по ней двигается палец; 4) Картер, установлен он на корпусе, предотвращает поломку наконечников от деформации и ударов; 5) Пластмассовый чехол, расположенный со стороны пальца, защищающий корпус и сам наконечник; 6) Кольцо из силикона, закрепляющий установленный на пальце защитный чехол; 7) Пружина, которая способствует более надежному закреплению чехла на корпусе; 8) Гайка, удерживающая палец.

Признаки о выходе из строя

Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.

Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.

Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.



В связи с плохим качеством наших дорог, рулевые наконечники считаются расходными запчастями, поэтому их периодическая замена – обязанность владельцев всех видов автомобилей.

Не забывайте что после замены рулевых наконечников регулировка сход развала колес является обязательной процедурой.

Для некоторых моделей машин производятся ремонтируемые наконечники, в которых можно просто менять вкладыши и ездить дальше.

ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ – ТЕХНОЛОГИЯ И ПОРЯДОК ДЕЙСТВИЙ

Учитывая, что на каждой из деталей системы рулевого управления лежит огромная ответственность, при появлении признаков неисправности, срочно следует приступать к ремонту.

Рулевые наконечники считаются расходным материалом, который при появлении люфта нужно просто заменить. Для некоторых моделей автомашин разработаны наконечники, которые подлежат ремонту. В них необходимо заменить стёршийся вкладыш на новый. Как для замены, так и для ремонта, наконечник необходимо снять.

Снятие рулевого наконечника производится следующим образом:

  • ослабляются болты крепления переднего колеса, автомобиль поднимается и устанавливается на подставку, колесо снимается;
  • откручивается гайка пальца, но не до конца, ведь она будет служить опорой для съёмника;
  • надевается съёмник шаровых шарниров, палец выдавливается из поворотного кулака;
  • далее следует полностью отвинтить гайку и извлечь палец из отверстия;
  • на рулевой тяге ослабляется контргайка и наконечник свинчивается с тяги,
  • при этом важно оставить метку, где он находился и сосчитать количество оборотов корпуса для того, чтобы в последующем установить наконечник точно в такое же положение.
  • установка нового рулевого наконечника производится в обратном порядке.

Вся процедура занимает 15-20 минут, но она сможет гарантировать, что рулевое управление не подведёт в дороге и не станет причиной аварии. Важно помнить о том, что после замены рулевых наконечников, в обязательном порядке рекомендуется провести развал схождение. Хотя, некоторые мастера и не настаивают на этом.

Срок эксплуатации



Стоит отметить, что данный механизм является одним из самых уязвимых в конструкции автомобиля. В среднем наконечник тяги рулевой служит не более 30-40 тысяч километров. Как правило, на срок эксплуатации данной детали пагубно влияет состояние дорожного полотна. А поскольку в России дороги ровные не везде, приходится часто проверять состояние рулевых тяг и наконечника в том числе.



Если у вас недавно вышел из строя данный механизм, и вы собираетесь приобретать новый, обращайте особое внимание на состояние пыльника. Если на нем имеются трещины или он изготовлен из некачественной резины, что визуально определить практически невозможно, риск того, что он порвется, возрастает в несколько раз. А если пыльник не будет выполнять свои прямые функции, это грозит выходом из строя шарнира. Поэтому доверяйте только известным производителям и не пренебрегайте заменой наконечников.

Замена рулевых тяг и наконечников BMW E36



seite1.ru

Проверяем рулевые наконечники

Рулевой наконечник
Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов. О многих из них мы уже говорили в нашем блоге, но сегодня хотим поделиться информацией о том, как проверить рулевой наконечник, и что делать, если он износился.

1. Что нужно для проверки рулевого наконечника в домашних условиях?

В целом, диагностика всего вала руля не является очень сложной задачей. Самое главное, что вам понадобится для проверки, – это ваша интеллектуальная подкованность в вопросах автомобильной механики и внимательность к деталям.

Рулевая тяга и наконечник

Однако, в связи с расположением интересующего нас узла, вам необходимо будет получить свободный доступ к пространству под автомобилем. Для этого нужно загнать авто либо на эстакаду, либо на смотровую яму. В остальном же вся диагностика осуществляется путем визуального осмотра всех элементов рулевого вала, в том числе и рулевого наконечника. А вот на случай выявления реальных неисправностей, вам нужно всегда иметь под рукой следующий перечень инструментов, который также пригодится в процессе ремонта:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи (желательно иметь ключ и на 13, и на 19, и на 22 – так что лучше взять весь набор).

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ (пригодится при затяжке).

9. Жидкость WD-40, которую вполне можно заменить обычной тормозной жидкостью.

10. Железная щетка.

2. Как правильно проверить состояние рулевого вала и рулевого наконечника?

Проверка рулевого наконечника
Что же это за деталь такая – рулевой наконечник? По своей сути это шарнир сферической формы, конструкция которого состоит из следующего перечня элементов:

1. Основной корпус шарнира, внутри которого находится полуось.

2. Шаровой палец, на котором обязательно нарезана резьба.

3. Вкладыш, благодаря которому шаровой палец фиксируется и ограничивается в перемещениях; чаще всего выполняется из тефлона.

4. Шайба для фиксации.

5. Резиновые уплотнители, который защищают механизм от попадания влаги и пыли.

В конструкции автомобиля присутствуют два рулевых наконечника – левый и правый. Как один из элементов рулевого управления автомобиля, одной своей стороной рулевой наконечник крепится к рулевой тяге, а вот второй – к поворотному кулаку. Основная функция, которую выполняет эта деталь – передача двигательного усилия от рулевой колонки к управлению поворотами колес привода.

Сколько прослужит рулевой наконечник до полного износа – не знает практически никто. Ведь данный срок зависит от условий эксплуатации автомобиля, и данной детали в том числе. В среднем срок службы рулевого наконечника рассчитывается в пределах 30-40 тыс. км автопробега. Но неровные дороги, скорость, с которой обычно перемещается автомобиль, ваш собственный стиль вождения и состояние других систем автомобиля – это те факторы, которые так или иначе приводят к тому, что настает износ рулевого наконечника.

Проверка рулевого наконечника
Поскольку мы не знаем, когда именно выйдет из строя эта деталь, «следить» за ней необходимо регулярно. Имеется в виду, что каждый раз, садясь за руль своего автомобиля, вы должны очень внимательно прислушиваться и присматриваться к тому, как машина ведет себя во время движения, как отзывается на повороты руля и т.д.

Если же у вас вдруг возникнут подозрения касательно возможной неисправности рулевых наконечников, то необходимо как можно скорее либо подтвердить свои предположения, либо опровергнуть. Как проверить состояние рулевого наконечника? Конечно же, это тестирование автомобиля.

Чтобы определить, есть ли в рулевой тяге люфт, необходимо на ровном и свободном от движения участке дороги осуществить несколько поворотов влево/вправо, делая при этом совсем незначительную амплитуду. В целом движение вашего автомобиля останется стабильным, но вот для диагностики – самое то. Как же понять, что в детали действительно есть зазор?

Признаком этого будет являться резкий звук, напоминающий стук. Проявляется он либо при поворотах руля, либо при езде по неровной дороге. Также, стучать рулевой наконечник может при резком торможении или ускорении. Если звук присутствует – немедленно загоняйте автомобиль на смотровую яму, чтобы визуально убедиться в наличии люфта.

Осматривая рулевой наконечник, вам необходимо проверить:

1. Правильность геометрии корпуса интересующей нас детали. Очень важно, чтобы на нем не было механических повреждений, из-за которых может значительно утруждаться перемещение шарового пальца. Как результат, нарушается даже регулировка развала-схождения колес автомобиля. Если наконечник будет оставаться в таком состоянии достаточно длительный период времени, то он очень скоро вообще выйдет из строя.

Рулевой наконечник2. Герметичность резиновых уплотнителей, которые препятствуют попаданию внутрь детали пыли и влаги. Если на них есть трещины, то, скорее всего, деталь очень сильно загрязнена, из-за чего в ней даже может удалиться вся смазка. Как результат, управление автомобилем становится менее безопасным.

3. Наличие люфта, при котором деталь однозначно необходимо полностью менять. Подобное не должно вас пугать, поскольку рулевые наконечники относятся к расходному материалу автомобиля.

Стоит упомянуть еще о нескольких внешних признаках, которые также могут указывать на неисправность рулевых наконечников. В первую очередь, это отдача в руль. Речь идет о ситуации, когда во время движения вы ощущаете довольно сильное биение от руля. Подобная ситуация возникает преимущественно в тех случаях, когда деталь не просто неисправна, а полностью изношена и требует немедленной замены. Однако не стоит забывать, что причина этого может скрываться не только в рулевых наконечниках, но и в других элементах рулевой тяги.

Если во время диагностики вам действительно удалось найти ту или иную неисправность – не стоит оттягивать время, чтобы ее устранить. Даже если у вас нет на это времени, отгоните автомобиль на СТО, где с износом рулевого наконечника вам помогут разобраться специалисты. Если же вы готовы самостоятельно приступить к замене этой детали – внимательно читайте нашу статью дальше.

3. Износ рулевого наконечника: что делать, чтобы устранить неисправность?

Рулевая тяга и наконечникиОтправить автомобиль на станцию технического обслуживания – это самое простое, что можно сделать в случае износа рулевого наконечника. Вместе с тем, это отнимет у вас значительно больше денег, нежели осуществление ремонта в домашних условиях, где затраты составят лишь приобретение расходных материалов.

Однако, стоит понимать, что рулевой наконечник очень серьезно влияет на развал-схождение колес автомобиля. По этой причине, в случае замены или ремонта данной детали вам еще нужно будет заняться и регулировкой колес, выполнить которую без специального технического оборудования СТО очень сложно.

В целом же выполнение замены изношенного рулевого наконечника – не такая уж и сложная задача, с которой вы вполне сможете справиться и самостоятельно. Главное, в процессе работы четко следуйте нижеприведенной инструкции и всем ее этапам:

1. Приподнимаем одну сторону автомобиля при помощи домкрата и снимаем то колесо, рулевой наконечник которого вышел из строя.

2. При помощи железной щетки очищаем то место, в котором рулевой наконечник соединяется с поворотным кулаком. Чтобы облегчить процесс замены данной детали, рекомендуется дополнительно сбрызнуть место соединения специальным средством WD-40, или же просто смазать тормозной жидкостью.

3. Теперь нам необходимо демонтировать шплинт, при помощи которого фиксируется резьбовое соединение. Делать это нужно при помощи плоскогубцев.

Откручиваем гайку
4. Подходящим ключом откручиваем гайку, после чего вам предстоит выполнить наиболее сложную задачу – вынуть палец наконечника из кулака основного корпуса. Делать это рекомендуется при помощи специального съемника. Однако, если его у вас нет, придется использовать обычный молоток и лом и буквально выбивать палец наконечника. После этого рулевой наконечник и тяга будут полностью освобождены для дальнейших манипуляций.

5. Опять же используем подходящий ключ и с его помощью выкручиваем болт, который крепит нужный нам наконечник к тяге.

6. Полностью выкручиваем рулевой наконечник из тяги и снимаем его. Однако, перед тем как это сделать, необходимо осуществить еще один важный замер: определить, на каком расстоянии находятся друг от друга сгон и центральная часть рулевого наконечника вашего автомобиля. Новый наконечник обязательно нужно установить на точно таком же расстоянии, на котором был установлен старый.

7. Устанавливаем на место старого новый рулевой наконечник. Аналогично тому, как вы осуществляли съем старой детали, необходимо осуществить монтаж новой. В первую очередь ее необходимо прикрепить к рулевой тяге. После этого в поворотный кулак необходимо вставить палец шарнирного соединения. Сделать это будет в разы проще, нежели в случае демонтажа. Далее затягиваем палец шарнирного соединения при помощи гайки и фиксируем соединение шплинтом.

8. Монтируем колесо автомобиля на место и опускаем его с домкрата.

9. Осуществляем точно такие же манипуляции с другой стороны автомобиля с другим рулевым наконечником.

10. Не забываем о необходимости настроить развал-схождение вашего автомобиля. В противном случае износ рулевого наконечника повторится в самое ближайшее время.

Рулевая тяга и наконечник
Что же касается того, где можно приобрести необходимую для замены деталь, то с этим у вас не должно возникнуть никаких проблем, так как подобную деталь можно без проблем приобрести в любом автомагазине. Ведь, как мы уже говорили, рулевой наконечник является расходным материалом для автомобилей.

Правда вот, цена на разные изделия может значительно колебаться, что зависит от производителя. Лучше ориентироваться на товар средней стоимости, который действительно сможет обеспечить надежную службу, и при этом на нем не будет наценки от раскрученного бренда производителя.

Также очень важно приобретать оригинальный рулевой наконечник, который идеально подойдет к вашему автомобилю. По совету консультантов, можно подобрать достойный вариант от других моделей авто. К слову, изготовленная по лицензии производителя запасная деталь может обладать более высокими показателями выносливости и качества используемых материалов, нежели оригинал. Связано это с тем, что конструкторы автомобилей всегда пытаются максимально удешевить производство, для чего могут использовать расходные детали более низкого качества.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Как вычислить неисправность рулевых наконечников?

Рулевая тяга
Наряду с тормозной системой, рулевое управление является одной из главных составляющих безопасного передвижения транспортного средства. В конструкцию данного узла входит несколько важных элементов, состояние которых самым прямым образом сказывается на комфорте водителя и пассажиров, а значит, любые неисправности в их работе крайне нежелательны, а порой – даже опасны. Одной из таких составляющих является рулевой наконечник (или правильно сказать, наконечники, поскольку в рулевом управлении их два), который отвечает за поворот колес под определенным углом, что существенно повышает возможность маневрирования. Учитывая такое ответственное назначение, выход из строя данных деталей оставит автомобиль неуправляемым.

Поэтому в данной статье мы расскажем, по каким признакам можно распознать неисправности рулевых наконечников, а также уделим внимание профилактическому первичному осмотру указанных элементов.

1. Особенности эксплуатации рулевых наконечников

Как мы уже отмечали, состоянию и качеству рулевого наконечника нельзя не уделять должного внимания, ведь его разрушение вызовет потерю связи между колесом и рулевым управлением, а чем это может закончиться при движении автомобиля на больших скоростях, думаю, объяснять не надо.

Рулевой наконечник

В процессе эксплуатации транспортного средства рулевой наконечник так же, как и много других составляющих машины, испытывает постоянную нагрузку. На него действует сразу несколько разнонаправленных сил, и нет ничего удивительного в том, что в некоторых случаях он может просто не выдержать такого давления. Чтобы предупредить появление серьезных проблем с этой деталью, рекомендуется регулярно проводить осмотр и при необходимости заменять вышедшие из строя элементы.

Потенциально возможными симптомами износа рулевых наконечников в первую очередь являются биение рулевого колеса, изменение требуемого усилия при повороте руля и появление некого свободного хода рулевого колеса, называемого люфтом руля.

Довольно часто причинами неисправностей являются разрыв пыльника и попадание грязи в шарнирные соединения. Постепенно, через образовавшиеся трещины в резиновом колпачке, смазка детали вымывается водой, а ее место занимают грязевые отложения, которые внутри шарнира действуют как абразив, существенно сокращая ресурс механизма.

Пыльник может изготавливаться как из резины, обладающей морозоустойчивостью и высоким уровнем эластичности, так и из специально созданных полимерных материалов.
Как только Вы обнаружили хотя бы малейшие признаки нарушения целостности защитного наконечника, следует незамедлительно устранить проблему путем его замены, что позволит уберечь саму деталь от износа.

Рулевые наконечники
Если Вам по какой-то причине пришлось снимать рулевой наконечник (например, для его восстановления или замены), то после обратной установки следует проверить заводские параметры развала-схождения колес, так как после разборки все настройки собьются.
Восстановлением геометрии занимаются в специальных пунктах регулировки развала-схождения, где имеется необходимый для этого стенд.

2. Неисправности рулевого наконечника и их признаки

Конструктивно, рулевые наконечники являют собой шарниры сферической формы, и их разделяют на правые и левые.
В сравнении со сроком службы рулевой тяги, ресурс рулевых наконечников намного меньше, а их неисправность – это одна из самых частых проблем, с решением которой автовладельцам приходится сталкиваться.

Основными факторами, влияющими на работу указанных деталей, есть состояние дороги, скорость передвижения автомобиля, общее состояние механизма рулевого управления, а также стиль вождения водителя машины. Нередко неисправности в рулевых наконечниках влекут за собой проблемы в работе самих рулевых тяг, а это уже несколько серьезнее.
Наиболее характерными признаками неполадок в работе рулевых наконечников являются:

— отдача в педаль «газа»;

— люфт в рулевой тяге или слишком легкий ход рулевого колеса;

— резкие стуки и скрежет, возникающие при движении по неровным дорогам, а также в ситуации резкого торможения, либо ускорения;

— глухое постукивание при повороте рулевого колеса;

— сбои при установке угла развала-схождения колес и их расшатывание в горизонтальной плоскости.

Рулевые наконечники
Многие специалисты не советуют браться за восстановление сломанных наконечников, так как это часто нарушает общую конструкцию рулевого механизма и угрожает безопасному передвижению транспортного средства. Именно этот факт является причиной того, что рулевые наконечники рекомендуется менять в комплекте. Средний срок служб таких элементов, составляет примерно 40 тысяч километров пробега автомобиля, а конкретные цифры зависят от уже перечисленных факторов.

Основной неисправностью рулевого наконечника считается износ шарнирного соединения, который происходит вследствие попадания частиц грязи (причина – повреждение защитного пыльника). Также, рулевой наконечник может получить «травмы» в результате наезда машины на какое-то препятствие или вследствие аварийной ситуации.
Как только хотя бы один из описанных признаков проявил себя, по возможности, следует сразу же провести полную диагностику состояния рулевых наконечников, желательно, используя для этого специальное оборудование.

В зависимости от результатов проведения процедуры, принимается решение о необходимости замены самих наконечников, или же каких-либо других составляющих механизма рулевого управления.

3. Первичный осмотр рулевых наконечников

Рулевой наконечник
Конечно, внешний осмотр автомобиля – важное и ответственное занятие, но куда полезнее будет заглянуть внутрь транспортного средства, что поможет вовремя определить и предупредить поломку конкретной детали или узла в целом. Диагностика такого рода не займет много времени и не потребует от Вас серьезных знаний о работе автомобиля, но для качественного ее проведения лучше всего воспользоваться помощью друга (для определения люфта требуется два человека). В самостоятельном порядке Вы сможете разве что проверить деталь на наличие поверхностных механических повреждений.

В случае с рулевыми наконечниками, первичный осмотр предусматривает выполнение следующих действий.
Поскольку данные детали расположены на днище автомобиля, то достать их может оказаться не так просто. Поэтому, если Вы желаете провести полный осмотр, то лучше загнать машину на смотровую яму или эстакаду. Так у Вас появится возможность получить более широкий доступ ко всем элементам днища, включая подвеску и вышеупомянутый рулевой наконечник. Вместо ямы и эстакады, для поднятия транспортного средства можно использовать и домкрат, но только не забудьте дополнительно установить подставочные опоры (пеньки). Безопасность должна быть на первом месте!

Когда машина заняла нужное положение, возьмите тряпку и очистите детали от поверхностной грязи, что даст возможность лучше рассмотреть их на предмет всевозможных дефектов. Кроме того, следует обратить внимание на места крепления, ведь именно соединения, как правило, чаще всего выходят из строя.

Рулевой наконечник
Первый претендент на наличие неисправности – это, конечно, описанный ранее пыльник, поэтому необходимо сразу же рассмотреть, вдруг на нем уже имеются трещины.
Следующий шаг – проверка люфта. Для этого помощник должен покрутить рулевое колесо в разные стороны, в то время как Ваша задача – наблюдать за работой рулевых наконечников. Если они перемещаются по длине оси пальца больше, чем на полтора миллиметра, то это указывает на неисправность элемента.

Учитывая, что неисправность может скрываться практически в любом месте узла, при проведении диагностики следует быть предельно внимательными, осмотрев по очереди обе стороны.
Если есть желание (раз уж Вы и так забрались под машину), можно провести осмотр и других немаловажных деталей и узлов. В случае необходимости, их можно будет сразу смазать или заменить на новые.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Leave a Comment
